首頁>新聞資訊>公司新聞

光譜儀激發(fā)點發(fā)白主要有哪些因素導致

作者：JIEBO 瀏覽：270

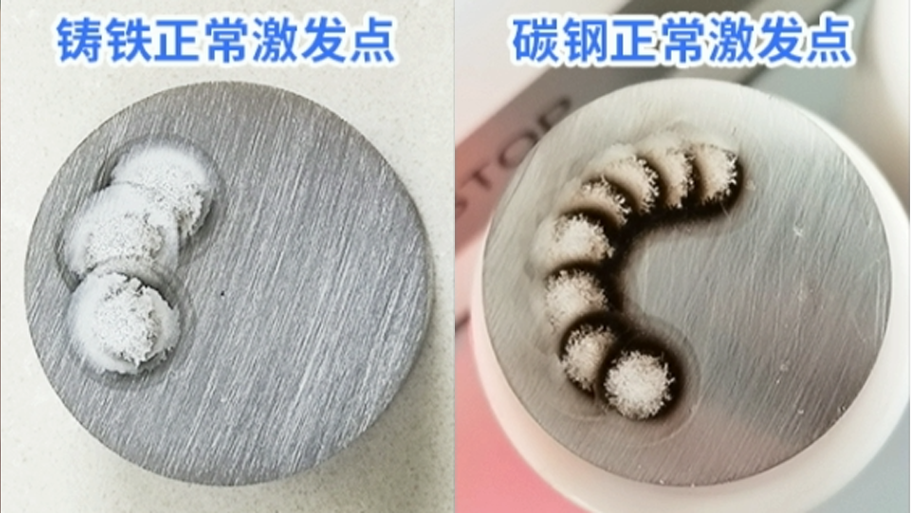

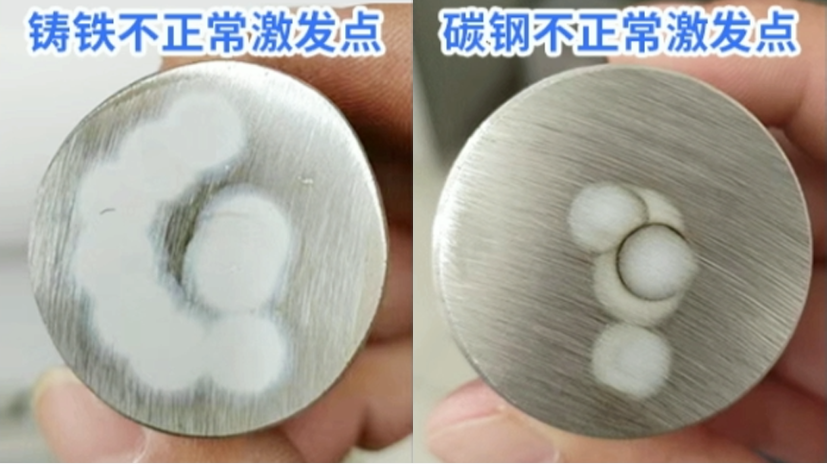

光譜儀激發(fā)點發(fā)白主要可以歸納為氬氣系統(tǒng)、樣品制備、電極與激發(fā)臺這幾方面因素影響

1. 氬氣系統(tǒng)問題（*常見原因）

氬氣是光譜分析的保護氣體，其純度和流量直接決定激發(fā)環(huán)境的質(zhì)量。

氬氣純度不足：如果氬氣純度低于 99.999%（特別是含有氧氣或水蒸氣），激發(fā)斑點通常會呈現(xiàn)灰白色，且斑點中心可能有煙霧狀沉積，導致碳（C）、硫（S）、磷（P）等非金屬元素分析強度大幅下降。解決方案更換氬氣

氣路泄漏或堵塞：

漏氣：激發(fā)臺密封圈老化或氣管連接處漏氣，會導致空氣進入激發(fā)室，使斑點發(fā)白、邊緣模糊。

堵塞：排氣管道或水杯過濾器堵塞，導致廢氣無法及時排出，激發(fā)斑點會變大、發(fā)白。

解決方法清理管道和水杯過濾器

沖洗時間不足：激發(fā)前的預沖洗時間不夠，火花室內(nèi)的空氣未被完全置換，也會導致激發(fā)點發(fā)白。

2. 樣品制備與放置

表面處理不當：

樣品表面有油污、水漬、氧化皮或涂層。

打磨紋路如果不一致或過于粗糙，不平整。

樣品缺陷：樣品本身存在氣孔、縮孔、裂紋或夾雜物，激發(fā)時會產(chǎn)生異常放電

放置位置：樣品沒有完全覆蓋激發(fā)孔，或者激發(fā)臺未壓緊導致漏氣，會使斑點一側(cè)發(fā)白。

3. 電極與激發(fā)臺（火花室）狀態(tài)

這是激發(fā)發(fā)生的物理核心區(qū)域。

電極磨損或污染：

鎢電極**磨損、變鈍或積碳嚴重，會改變放電間隙，導致激發(fā)能量不穩(wěn)定，導致激發(fā)點發(fā)白。方法更換新的鎢電極

電極與樣品的距離（極距）如果不準確（無錫杰博儀器光譜儀通常標準為3.5-4mm左右），也會影響激發(fā)效果。方法用極距規(guī)固定鎢電極

激發(fā)臺臟污：火花室內(nèi)壁沉積了過多的灰塵，會吸附空氣中水分子，造成激發(fā)臺內(nèi)氬氣不純。方法清理激發(fā)臺

推薦閱讀
